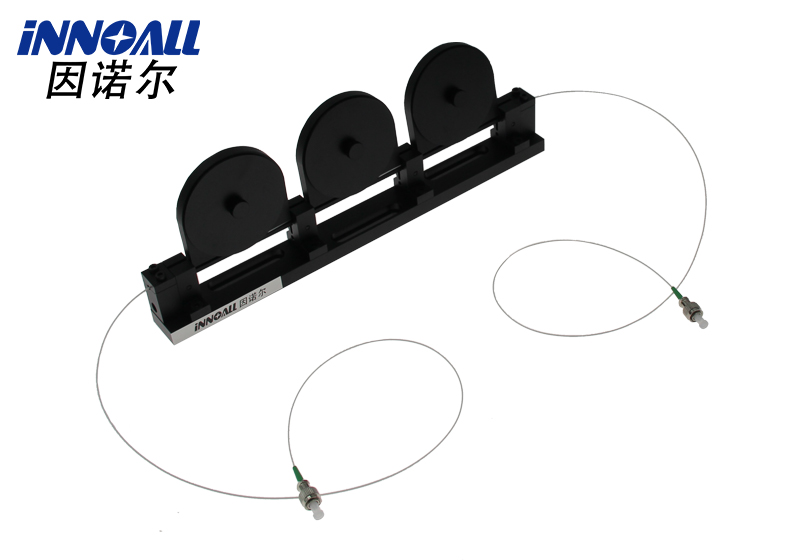

三環偏振控制器
產品型號：PCP-XX
所屬品牌：INNOALL
產品簡介：因諾爾機械式三環偏振控制利用光纖在外力作用下產生雙折射原理制成。其中三個環分別等效為λ/4、λ/2、λ/4三種波片，光波進過λ/4波片轉換為線偏振光，再由λ/2波片調整偏振方向，最后經由λ/4波片將線偏振光的偏振狀態變成任意的偏振態。由雙折射效應產生的延遲效果主要由光纖的包層半徑、光纖環繞半徑和光波波長所決定。
因諾爾機械式三環偏振控制利用光纖在外力作用下產生雙折射原理制成。其中三個環分別等效為λ/4、λ/2、λ/4三種波片，光波進過λ/4波片轉換為線偏振光，再由λ/2波片調整偏振方向，最后經由λ/4波片將線偏振光的偏振狀態變成任意的偏振態。由雙折射效應產生的延遲效果主要由光纖的包層半徑、光纖環繞半徑和光波波長所決定。

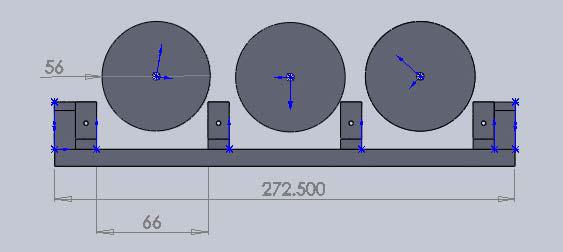

產品結構圖：

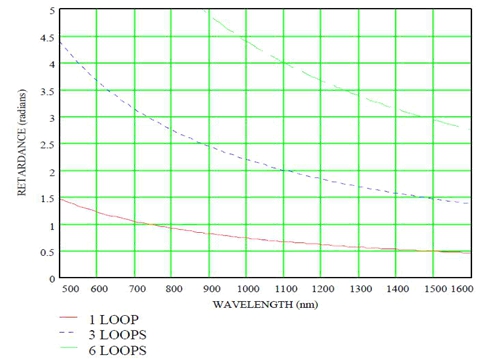

舉例：偏振控制器光纖環固定直徑為 56mm，將包層直徑為 125μm 的單模光纖繞在其中；
當 λ=1550nm，環繞圈數 loop=1 時，該環相當于 λ/2 波片；
當 λ=1550nm，環繞圈數 loop=3 時，該環相當于 3λ/2 波片
三環偏振控制器的裝配方法：
以使用900um光纖，設定波長1550nm為例：
取消橡皮限位器A，B和C
擰緊螺絲1，2，3和4
松螺絲5和6

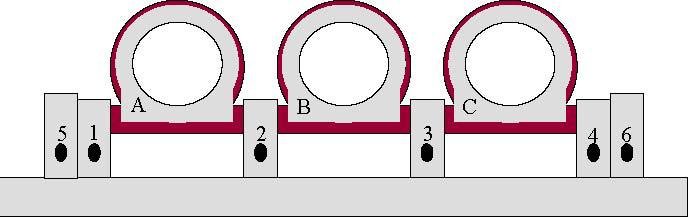

圖1 偏振控制器的正面視圖

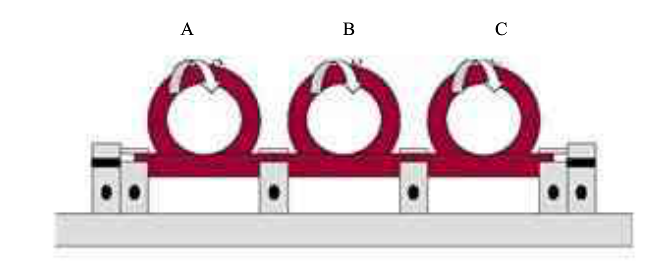

轉動控制器波片A，B和C到最前面，如圖2和圖3所示
圖2 偏振控制器的后面視圖
圖3 偏振控制器的俯視圖
裝配光纖
處理一段至少1米長的單模光纖（不能扭曲）
把光纖的一端放在限位器A上，按下限位器A，擰緊螺絲6
把光纖放置在波片的槽內，對?波片光纖在波片槽內繞兩圈，注意保證光纖不能扭曲
橡皮限位器放回原位

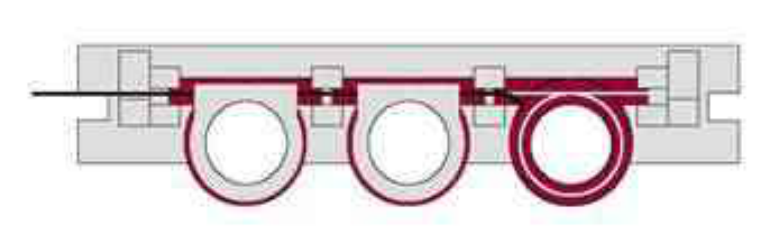

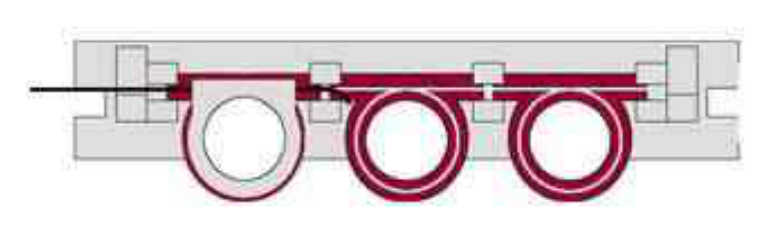

圖4 裝配第一個光纖波片
把光纖放置在波片槽內，對?波片，光纖在波片槽內繞4圈，確保光纖沒有扭曲
橡皮限位器放回原位

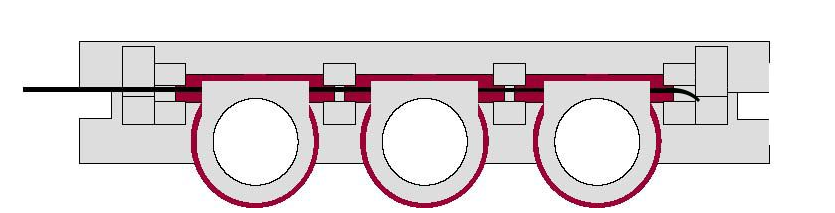

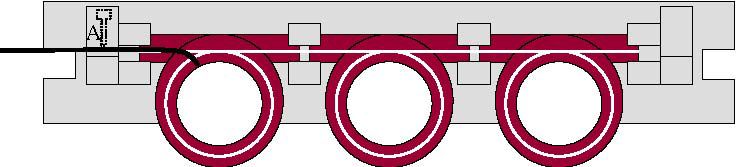

圖5 裝配第二個光纖波片
把光纖放置在波片槽內，對?波片光纖在波片槽內繞兩圈，確保光纖沒有扭曲
橡皮限位器放回原位
圖6 裝配第三個光纖波片
把光纖放置在限位器B上，按下限位器B，擰緊螺絲5

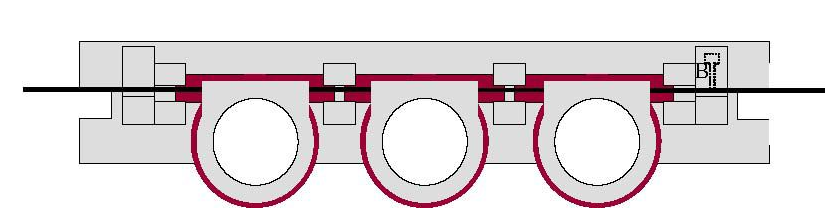

圖7 光纖尾部限位
使用偏振控制器
通過180°旋轉?波片和?波片，可以獲得偏振態的旋轉變化。
常見問題解答:
1. 機械式偏振控制器使用什么樣的光纖工作?能否直接使用保偏光纖?
機械式偏振控制器適合于各種單模光纖工作,利用三個光纖環的旋轉產生對光纖的應力,從而調整光的偏振態,保偏光纖的設計消除了外部應力對傳輸光的偏振態的影響,所以機械式偏振控制器不適合保偏光纖.如果您的系統中使用的是保偏光纖,可以采用熔接的方式把單模光纖中的光信號注入到保偏光纖的慢軸,達到線性偏振態保持的目的.
2. 機械式偏振控制器對波長敏感嗎?
光纖環型偏振控制器本身對波長有一定的敏感性,這主要和光纖環的半徑有關.機械式偏振控制器因為合理的設計,幾乎可以配合任何波長的單模光纖工作.例如: Corning SMF-28光纖可以工作在1260~1650nm.選擇波長合適的單模光纖,機械式偏振控制器可以在任何波長很好的工作.
3. 機械式偏振控制器的精度如何?有何作用?
機械式偏振控制器是一種精度不高的手動偏振控制器件,適合于試驗領域等粗略的調整.偏振控制器的作用是調整任意輸入偏振態到想要得到的輸出的偏振態.
