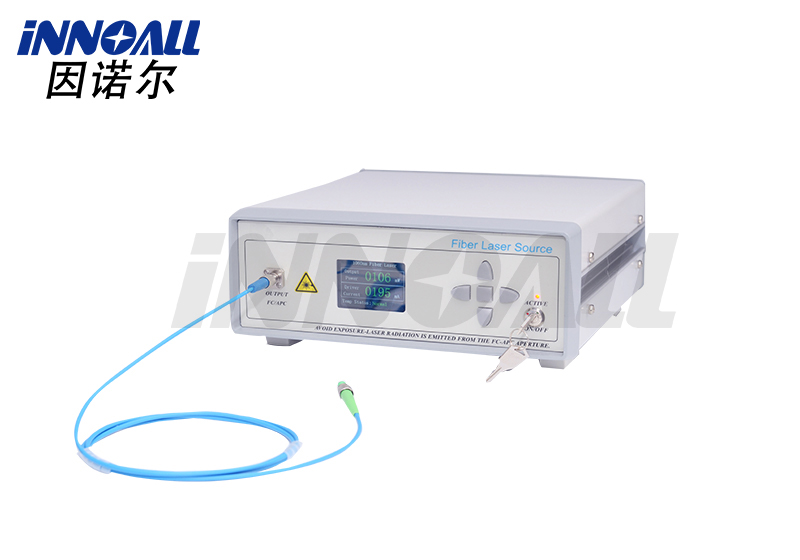

405nm~940nm波段單模光纖耦合激光器
產品型號：FL-405
所屬品牌：innoall
產品簡介：本激光器采用半導體激光芯片，專業設計的驅動與溫控電路溫度控制保證激光器安全工作，輸出功率和光譜穩定，光斑質量優異（TEM00模）。
產品特征 l 光斑質量優異 l 光譜和功率穩定 l 臺式和模塊封裝 | 應用范圍 l 光斑指示 l 成像 l 器件測試 |
參數指標
光學指標 | 單位 | 典型值 | 備注 |
工作波長 | nm | 405~940 | 可選波長見附表 |
波長精度 | nm | ±5 nm | |
工作模式 | - | CW | 連續光 |
輸出功率 | mW | 5~150 | 根據波長確定 |
短期穩定度(15 分鐘) | dB | ≤ ±0.02 | 等效≤±0.5% |
長期穩定度(8 小時) | dB | ≤ ±0.05 | 等效≤±1.2% |
尾纖類型 | - | 單模光纖 | |
尾纖接頭類型 | - | FC/APC |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 可選配 | DB9 Female |
供 電 | AC100~240V , <30W | DC 5V3A |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
電氣和環境參數 | 臺式 | 模塊 |
波長 | 405 | 450 | 488 | 520 | 532 | 638 | 660 | 670 | 685 | 785 | 808 | 830 | 850 | 905 | 940 |
功率(mW) | 80 | 30 | 30 | 50 | 15 | 90 | 50 | 5 | 25 | 40 | 50 | 80 | 80 | 80 | 150 |
模場直徑(μm) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 4.0 | 4.0 | 4.0 | 4.0 | 5.0 | 5.0 | 5.5 | 5.5 | 6.0 | 6.0 |
NA | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 |
光纖類型 | 405-HP (纖芯=2.1μm) | 630-HP (纖芯=3.5μm) | 780-HP (纖芯=4.4μm) | ||||||||||||
訂購信息
FL-①-②-③-④
① 中心波長: | 405~940 |
② 輸出功率(W) | 5/10/20/100 |
③輸出尾纖類型 | SM= 單模光纖 PM= 保偏光纖 |
④ 封裝形式 | B=臺式 M=模塊式 |
