機械式光開關
產品型號：FSW-XX
所屬品牌：INNOALL

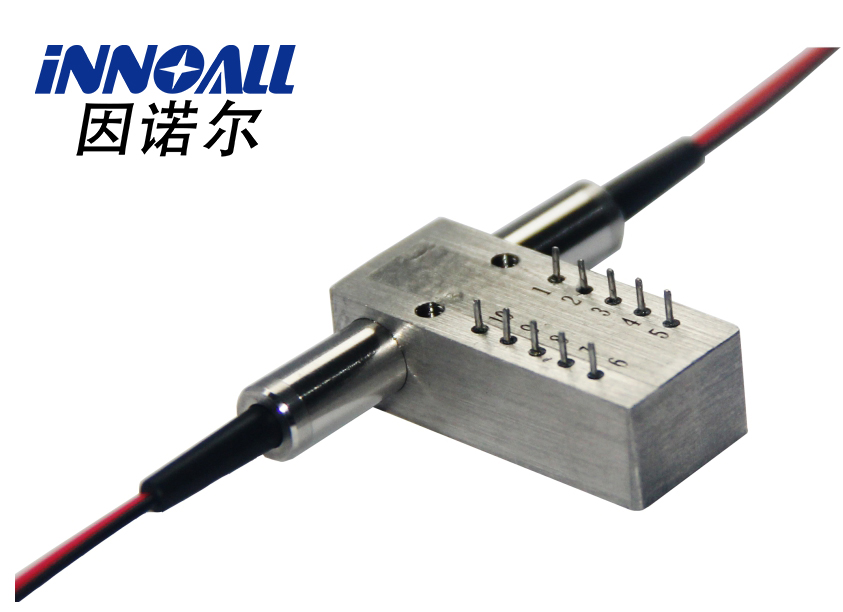

產品簡介：因諾爾小型機械式光開關其插入損耗極低，波長范圍寬，低信道串?dāng)_，高可靠性、高穩定性，光路無膠，纖小的封裝更易于集成進高密度的光通信系統中。
因諾爾機械式光開關是一種具有一個或多個可選擇的傳輸窗口,可對光傳輸線路或集成光路中的光信號進行相互轉換或邏輯操作的器件。用于多重監視器，LAN，多光源，探測器和保護以太網的轉換。在光纖測試系統，用于光纖，光纖設備測試和網絡測試，光纖傳感多點監測系統。
光開關可分為鎖定與非鎖定，在不加電壓的狀態下，斷電后仍能繼續工作。
鎖定式：狀態為最后一次加電壓的通道出光
非鎖定式：光開關的狀態始終為特定的一個通道出光，加電壓時切換到另一個通道，斷電后又彈回原來的通道出光
| 型號 | 描述 |
| 1x1光開關 | 鎖定或非鎖定，單?；蚨嗄?/td> |
| 1x1保偏光開關 | 鎖定或非鎖定，單?；蚨嗄?，保偏光纖 |
| 1x2光開關 | 鎖定或非鎖定，單?；蚨嗄?/td> |
| 1x2保偏光開關 | 鎖定或非鎖定，單?；蚨嗄＃Ｆ饫w |
| 2x2 Bypass 旁路光開關 | 鎖定或非鎖定，單?；蚨嗄?/td> |
| 2x2Bypass 旁路保偏光開關 | 鎖定或非鎖定，單模或多模，保偏光纖 |
| 2x2F交叉型光開關 | 鎖定或非鎖定，單?；蚨嗄?/td> |
| 2x2交叉型保偏光開關 | 鎖定或非鎖定，單?；蚨嗄?，保偏光纖 |
| 1x4光開關 | 鎖定或非鎖定，單模或多模 |
| 1x4保偏光開關 | 鎖定或非鎖定，單?；蚨嗄＃Ｆ饫w |
| 1x8光開關 | 鎖定或非鎖定，單?；蚨嗄?/td> |
| 1x8保偏光開關 | 鎖定或非鎖定，單模或多模，保偏光纖 |
以上機械式光開關特殊波長，工作電壓，功率，大芯徑光纖 均可定制。
技術指標
參數
| FSW-1×1 | FSW-1×2 | FSW-2x2B | FSW-2x2F | FSW-1x4 | FSW-1x8 | |
波長范圍 | nm | 850±40 / 1300±40 | 1260~1650 | ||||
工作波長 | nm | 850/1300 | 1310/1490/1550/1625/1650 | ||||
插入損耗 | dB | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.2 |
回波損耗 | dB | MM≥30 SM≥50 | |||||
串?dāng)_ | dB | MM≥35 SM≥55 | |||||
偏振相關損耗 | dB | ≤0.05 | |||||
波長相關損耗 | dB | ≤0.25 | |||||
溫度相關損耗 | dB | ≤0.25 | |||||
重復性 | dB | ≤±0.02 | |||||
電壓
| V | 3.0 or 5.0 | |||||
使用壽命timetimestitimestimesmestimes | Time | ≥107 | |||||
切換時間 | ms | ≤8 | |||||
功率 | mW | ≤500 | |||||
工作溫度 | ℃ | -20~+70 | |||||
儲存溫度 | ℃ | -40~+85 | |||||
尺寸 | mm | (L)27×(W)12.0×(H)8.2 | 27x12x8 | 27x23x8.2 | 35x35x9 | ||
備注: 1. 支持定制化產品. (波長, 光纖，電壓，接頭，纖長，均可選)
2. 以上數據為不含連接頭數據，若加接頭，插損增加0.2dB.
1x1機械式光開關
1×1光開關具有控制光路通斷的功能,通常用于光路中阻斷光的傳輸?shù)淖饔谩?/span>
典型應用于：
FTTH光纖到戶中，根據客戶的欠費情況可通過遠程控制光開關的切換中斷傳輸信號。

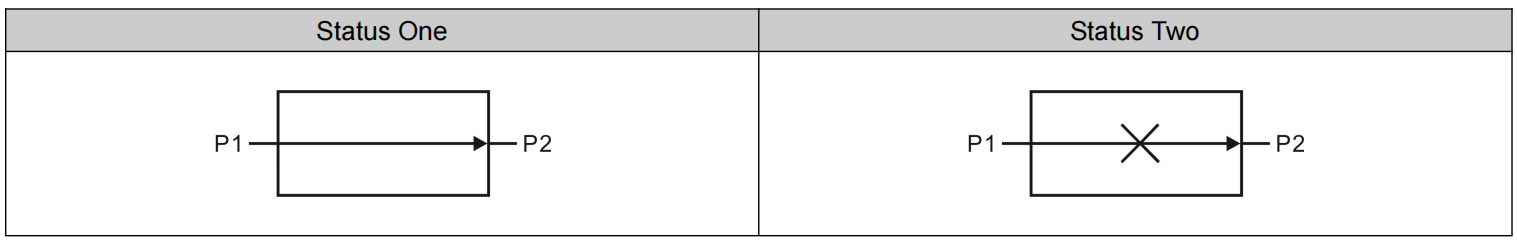

光路圖
1x2機械式光開關

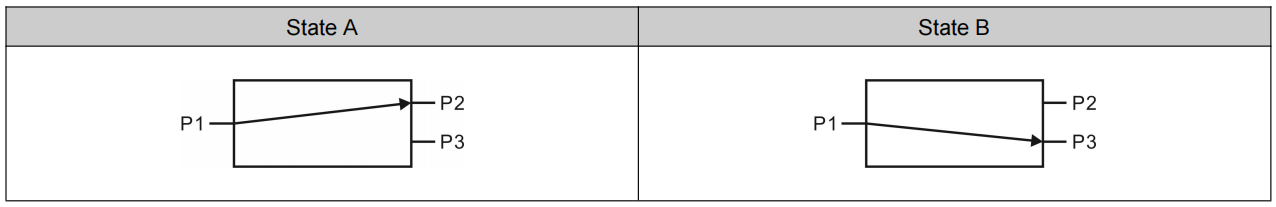

光路圖

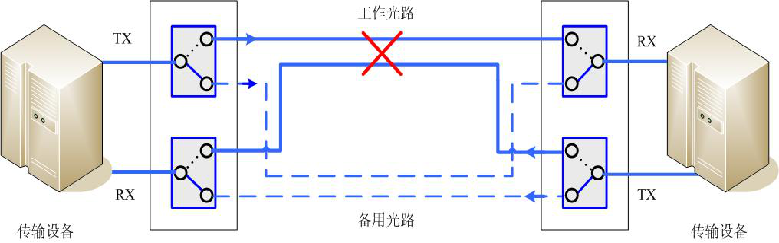

1×2微型光開關具有保護倒換功能,通常用于網絡的故障恢復。當光纖斷裂或其他傳輸故障發生時，利用光開關實現
從主路由切換到備用路由上，保證無間斷通信。
2x2小型機械式光開關 交叉型

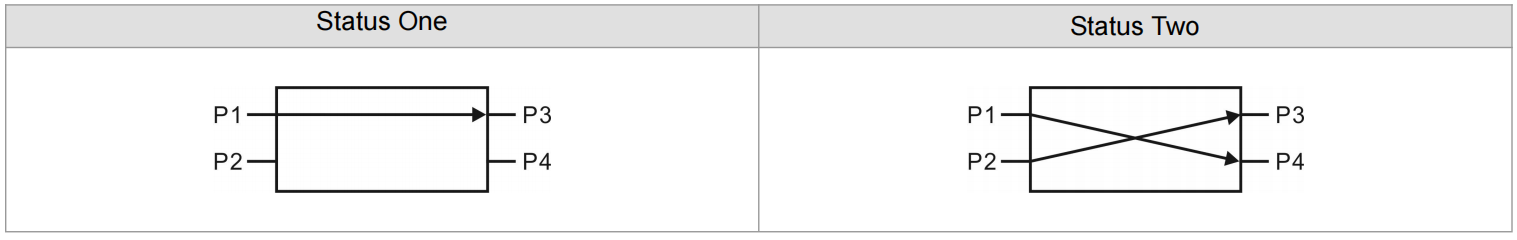

光路圖
應用方案1：
2×2光開關是光開關系列中最常用的一種,廣泛應用于FDDI、光節點旁路、回路測試、傳感系統等方面,它還可以與
其他類型的光開關組合起來使用,使開關系統更完善,更靈活。

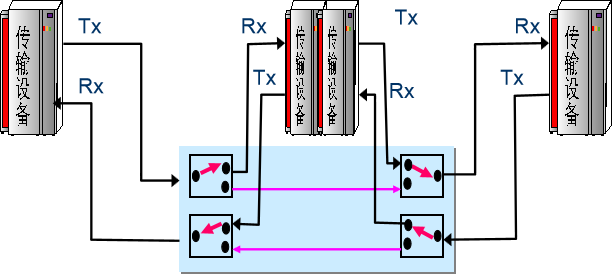

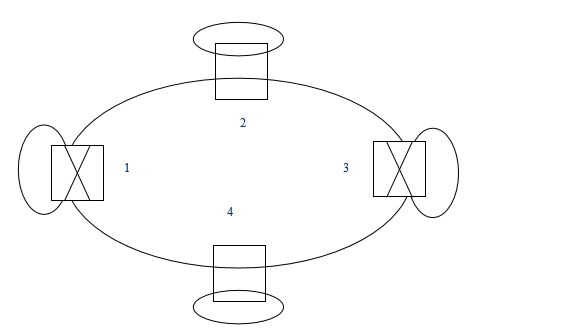

2×2光開關應用的典型應用：圖中光開關的2和4路處于旁路狀態,即子環或者工作站不與主光纖環路接通,光開關1和
3是插入狀態, 即子環或者工作站與主光纖環路接通。
應用方案2：
2×2光開關的另一個用法是構建OADM設備核心.OADM是光網絡關鍵設備之一，通常用于城域網和骨干網。實現
OADM光信號上下路的具體方式很多，但大多數情況下都應用了光開關，主要是用2×2光開關來實現對密集波分復
用光網絡中光信號的上下路功能。由于光開關的使用，使OADM能動態配置業務，增強OADM節點的靈活性，同
時，使得OADM節點能支持保護倒換，當網絡出現故障時，節點將故障業務切換到備用路由中，增強了網絡的生存
能力和網絡的保護和恢復能力,如圖所示:

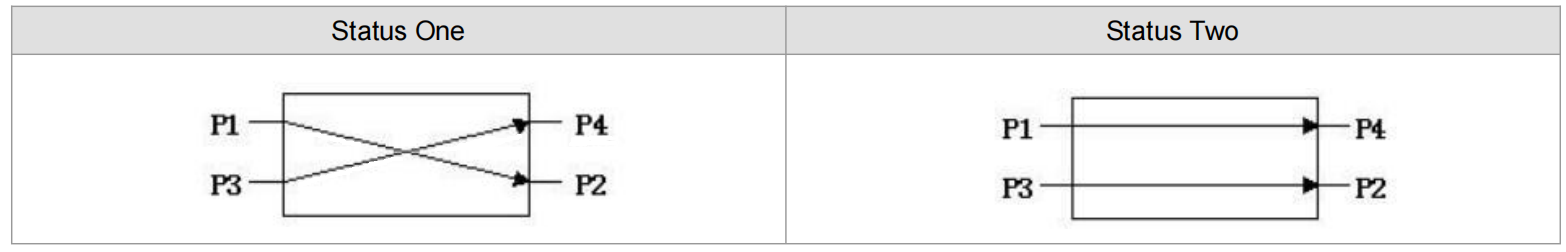

2x2Bypass光開關（旁路光開關）
光路圖

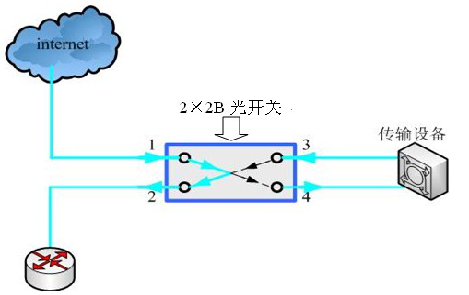

下圖是一段光纖傳輸鏈路網絡，internet和路由之間信息是通過傳輸設備來傳送的，傳輸設備出現故障和斷電時，
internet和路由之間信息將不能傳輸，因此我們將2×2B光開關集成到傳輸設備中，可實現掉電時旁路該故障設備
的功能，從而保證了系統的其它鏈路的正常通信。

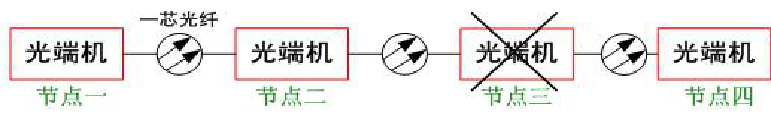

2×2B光開關在級聯節點光端機的應用：
獨立式節點設計，可靠性高，具有節點斷電光鏈路保護功能，鏈路中某一節點出現問題，不會對整條鏈路產生影
響，也不會影響其他節點的工作，如節點三出現故障，節點一、節點二、節點四都能正常工作，在監控中心通過中
心接收光端機的指示燈可以判斷節點三出現了什么故障。該類型的光端機廣泛應用用高速公路，鐵路的監控中。
另外，因諾爾還提供 Dual 雙1x2（2x4）, 雙2x2（4x4），雙2x2Bypass(4x4 ) 以及多路機械式光開關供用戶選擇。
