可調模式耦合器
產品型號：LPG1
所屬品牌：INNOALL
產品簡介：光空分復用（Optical Space Division Multiplexing，OSDM)技術是指不同空間位置傳輸不同信號的復用方式，例如，利用多芯光纖傳輸多路信號就是空分復用方式。光空分復用（OSDM)是指對光纖芯線的復用。OSDM可以扭轉信息網絡中傳輸速率受限的狀況，使單位帶寬的成本下降，為各種寬帶業務提供經濟的傳輸和交換技術。
Phoenix Photonics變量LP01-LP11模式耦合器用于雙模光纖。操作原理是通過改變由機械長周期光柵（LPG）施加的壓力來產生光纖的周期性彎曲。當周期與模式之間的拍長相匹配時，光纖中產生的壓力光柵將在LP01模式和LP11模式之間耦合功率。
該裝置的設計使用戶能夠?qū)⒐饫w放在壓板下方的光柵上，這樣它就可以放在光纖的任何位置。與任何耦合設備一樣，模式之間的功率傳輸是循環的。對于純LP01輸入模式，施加壓力將功率耦合到LP11，通過50/50耦合位置完成與LP11的耦合。增加壓力進一步降低了與LP11的耦合，直到LP01再次出現所有功率。調整100％耦合的耦合比可以在中心波長下通常為30dB的模式之間進行隔離。輸入LP11模式耦合到LP01。對于從LP01到LP11的轉換，建議在LPG輸入端使用LP01模式濾波器。
機械光柵是可更換的，使得不同的間距光柵可以與不同的光纖和不同數量的耦合點一起使用，以改變耦合帶寬。 LPG可以進行角度調節，以移動中心耦合波長。
產品特性：
?LP01和LP11之間的可調節耦合
?耦合中心波長調整
?定制光纖設計
?高模式隔離
應用：
?LP01到LP11模式轉換
?模式分割多路復用
?雙模光纖元件測試
?雙模光纖傳感器

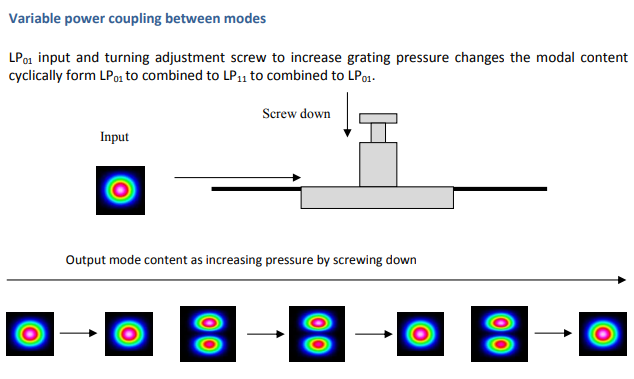

模式之間的可變功率耦合
LP01輸入和轉動調節螺釘增加光柵壓力改變模態內容周期性地形成LP01以組合到LP11結合到LP01。

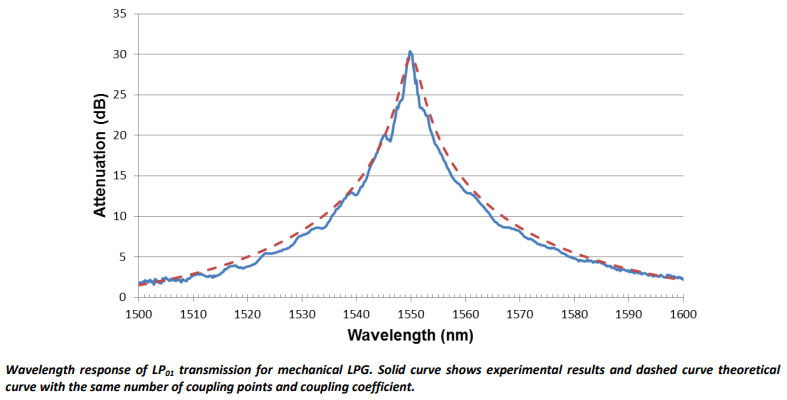

波長響應
下圖顯示了30個耦合點的典型波長響應，提供30dB隔離。
產品規格
SPECIFICATION | Units | |
Center wavelength range | nm | 1520 - 1620 |
Center wavelength tuning | % | 3 |
Bandwidth (3dB) | nm | 5nm to 30nm (depending on number of coupling points) |
Insertion Loss1 | dB | <0.5 |
Maximum isolation (output mode to input mode) | dB | 30 |
Return Loss1 | dB | >60 |
Operating Temperature Range | 0C | 0 to 50 |
Storage Temperature | 0C | -40 to +85 |
機械光柵
以15度的角度切割，螺釘固定到位以允許旋轉并改變中心波長。 光柵與可變耦合器分開訂購，可根據不同的帶寬和中心波長要求選擇幾個光柵。

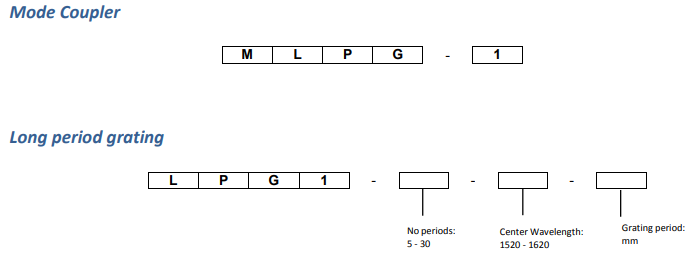

訂購信息
LPG單獨提供給可變耦合器，并設計有光柵周期以滿足客戶光纖規格
